消防車自動脫離充電充氣系統安裝及使用說明書

一、 產品概述

    本產品主要使用在特種車輛的迅速出**上。 如消防車、 大型救護車、 防爆**車、 高速公路施救車等。 目前國產消防車都是通過改裝廠對相應底盤改裝制造， 由于各種原因造成執勤車輛不同程度上存在“三漏”現象( 漏電、 漏氣、 漏油)， 造成車輛在停駛狀態下因電瓶虧電而引起啟動困難。 同時， 一些執勤車輛的制動均由“氣”**， 在泊車一段時間后， 由于管路泄露等原因， 儲氣罐內氣壓下降， 導致這些應急車輛在出發時需要“熱車”。 達不到快速出**的要求。 針對上述現有技術現狀， 為執勤車輛安裝自動分離式充電充氣裝置， 車輛在泊車時， 由自動繞線器提供的 220V 電源通過分離式彈性插頭給裝置供電供氣， 當電瓶充滿、 儲氣罐壓力到達設定值后裝置自動停止工作。 當需要出動車輛時， 駕駛員只需打開啟動鑰匙、 在車輛啟動的同時分離式彈性插頭自動與裝置分離。 當不能自動分離時， 會發出聲光報**， 提醒駕駛員查看故障或手動分離， 從而達到快速出動的要求。

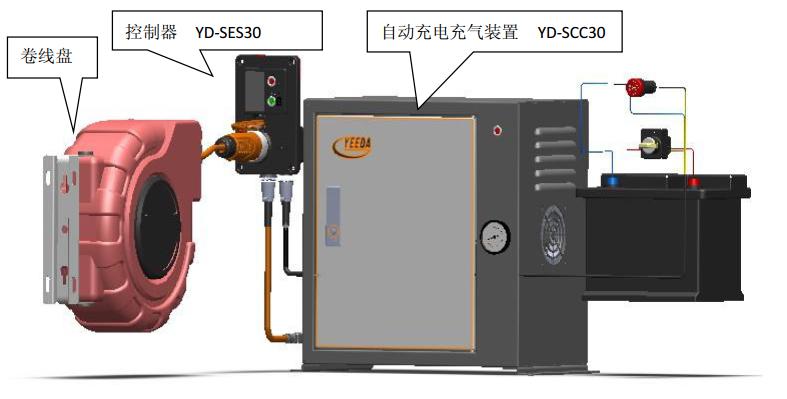

    消防車自動分離式充電充氣裝置主要包括： 自動脫離**器（供電插頭、 特制電磁鐵、 行程開關、 ） 充電系統（智能充電器、 充電狀態指示燈） 、 充氣系統（智能充電器、 車輛電瓶、 充電狀態指示燈） 、 聲光報**器、 自動繞線器、 受控電源。

二、產品參數
1、自動充電裝置：

2、自動充氣裝置：


三、主要配置
（一）車輛智能充電裝置:（滿足 GB7956.1-2014 中 5.7.24、5.8.5、5.8.7、5.8.13、5.7.23、6.7.23 標準要求）。
1、自動脫落電源插頭插座：
泊車時插上電源插頭，裝置開始工作，當啟動車輛時充電插頭自動脫落，車輛迅速起步。（車輛啟動時，插頭無法插入）脫離時間、汽車啟動時＜2 秒自動脫離，滿足 GB7956.1-2014 中 5.7.23 標準要求。
2、自動繞線器：
懸掛于車庫內，3*2.5mm2 軟質橡膠護套線長度可達 15 米，ABS 工程塑料外殼，當充電結束時自動收縮回位。
3、智能充電器：
完全自動智能充電，無須看護，能根據車輛蓄電池虧電的大小程度，自動選擇**充電電流，對蓄電池進行有效保護。
供電、AC180v-240v~0.5-2.1A 50/60Hz 效率＞97％
充電、DC27.6V/2-1**(智能調節)，充電時，紅色發光管指示，充電完成綠色發光管指示。
4、脫離報**及應急手動
車輛啟動時隨著插頭脫離的同時，報**器發出“嘀”一聲。由于某種因素在車輛啟動時插頭沒能脫離，

這時報**器連續發出“嘀”、“嘀”、“嘀”聲，**示操作者插頭沒有脫離，這時應關閉汽車電源，到充

電端口處，（有一蓋板）往上抬起蓋板，插頭將彈出。


（二）自動充氣裝置

1、氣泵：

功率大、充氣速度快、從 6Kg~8Kg 從 0 到充滿約 20 分鐘。

供電、AC180v-240v～0.8－1A 50/60Hz

2、自動壓力**： 可根據不同車型對儲氣罐的充氣啟始及結束壓力進行方便設定，充氣達到設定壓

力時自動停止。 壓力設定范圍、1－10Kg 本機設定 6-8Kg

充氣時間、6-8Kg 約 20 分鐘


四、安裝與使用


1、使用

車輛泊車時，給拖線盤供電，打開**盒上蓋插

入脫離插頭，1 秒左右紅色充電指示燈亮，表示充電正

常工作，電瓶充滿后紅色指示燈熄滅，綠色指示燈亮。

如果氣包壓力低于設定壓力（出廠時調到 6-8kg，用戶

可根據需要重新調整）氣泵開始工作氣壓充到設定值

自動停止。

2、安裝：開孔式安裝

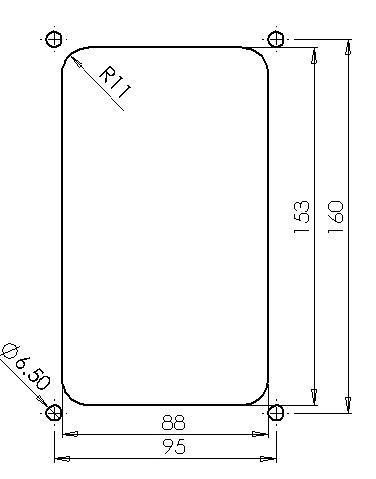

**器安裝及車輛開孔尺寸

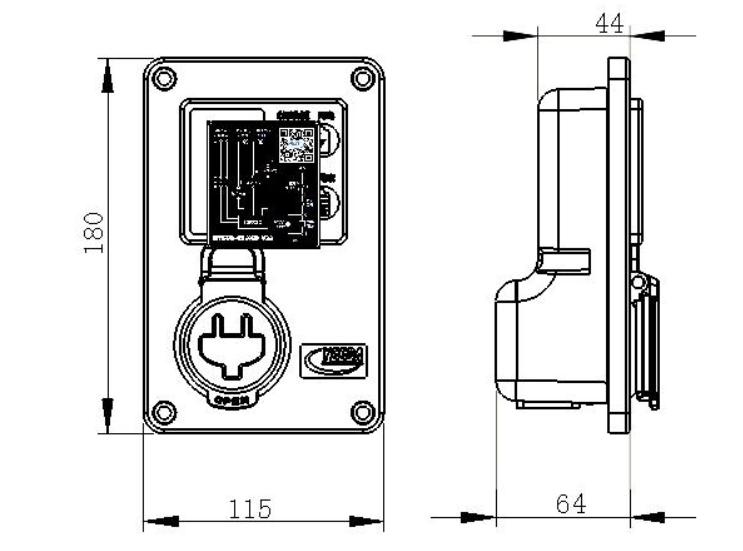

**器尺寸

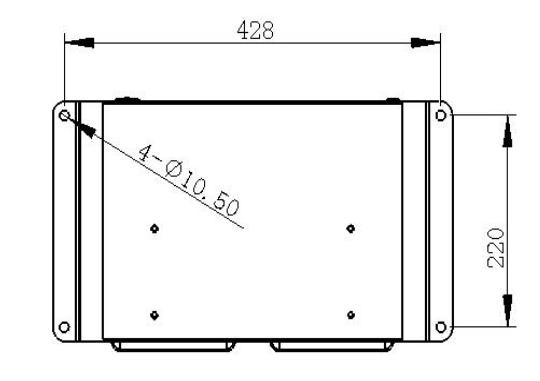

充電充氣裝置箱體安裝孔尺寸

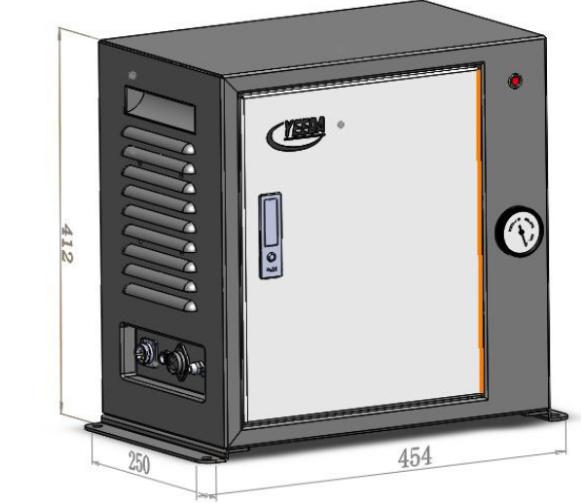

充電充氣裝置箱體的尺寸為
3、 接線：

分別將充電機、 充氣泵電源線外接充電充氣**箱的三芯插座（電源） 內、 將信號燈線外接充電充氣**箱的三芯插座(信號)、 將自動充電**盒輸出的三芯插頭插入充電充氣**箱的三芯插座、 將充電充氣**箱輸出的二芯護套線的紅色線接汽車正 24v 受控電源（即汽車啟動后才有的正 24v） ， 黑色線接搭鐵線， 將空氣泵的輸出管接到汽車空氣瓶。

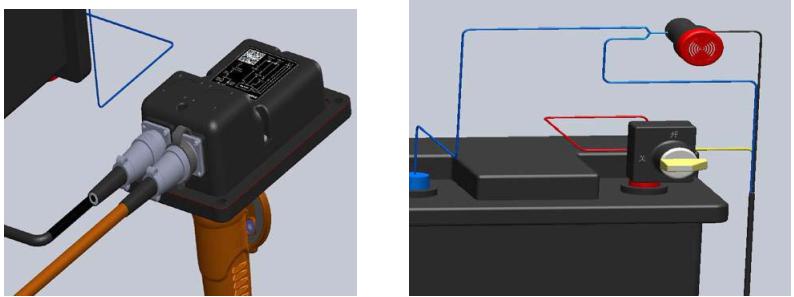

**器的連接方式（如圖）

黃色接點火開關一端；
黑色接報**一端
藍色與 24V 電源負極并線接入報**的另外一端

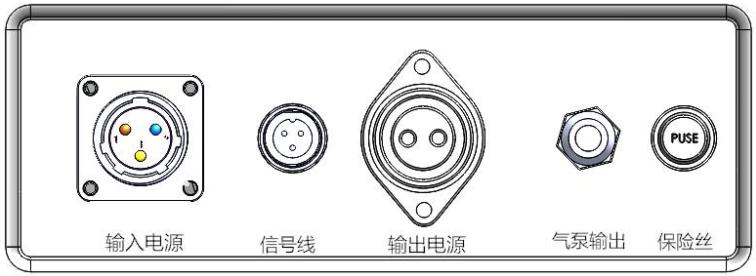

裝置箱的接線方式（如圖）

輸入電源與**器的輸出電源連接
信號線與**器的信號線連接 輸
出電源與蓄電池連接 氣泵輸出與
儲氣罐連接
五 、 注意事項
1.手動脫離： 如脫離報**器（駕駛室中） ， 說明沒有自動脫離， 應關閉汽車電源， 到充電端口處， （有一蓋板） 往上抬起蓋板， 插頭將彈出。
2.插上充電插頭后， 3 秒左右紅色充電指示燈亮起， 表示充電正常工作， 蓄電池充滿后紅色指示燈熄滅， 綠色指示燈亮起。
3.蓄電池充滿電時間約為 8 小時， 氣罐充滿氣時間約為 20 分鐘。黃色接點火開關一端；黑色接報**一端藍色與 24V 電源負極并線接入報**的另外一端裝置箱的接線方式（如圖）
4.遠離易燃、 易爆物品， 確保足夠的通風， 保持干燥。
5.請嚴格按照使用說明書安裝使用。
6.確保充電機與待充蓄電池組箱匹配。
7.確保交流輸出、 直流輸出連接正確。
8.裝置工作過程中不要觸摸輸出、 輸入帶電端子， 謹防觸電。

六、 產品型號
